为什么要PYTHA?
深入研究PYTHA如何改变您的生产工作流程。

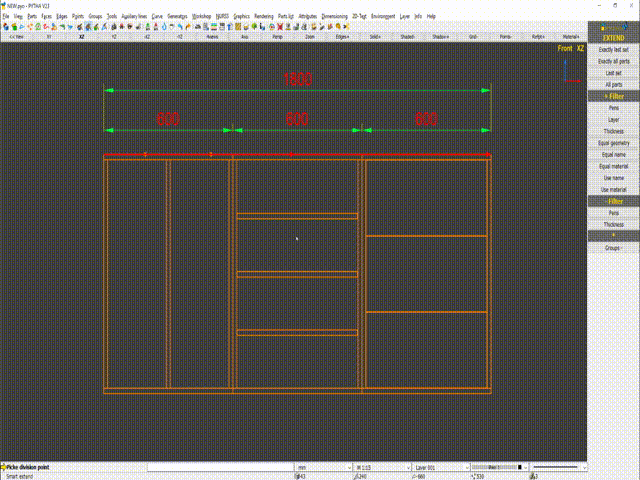

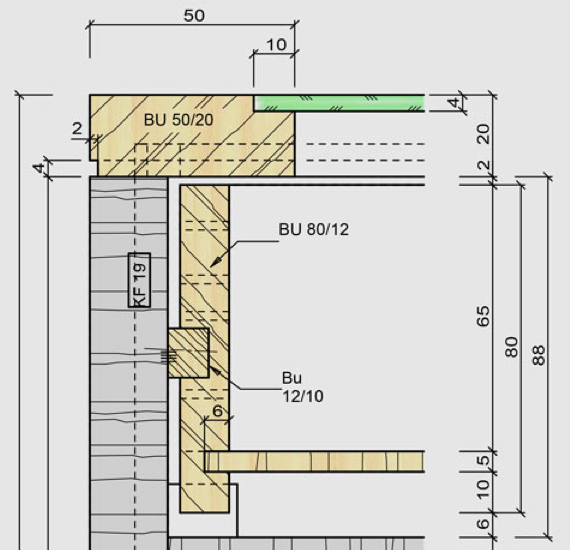

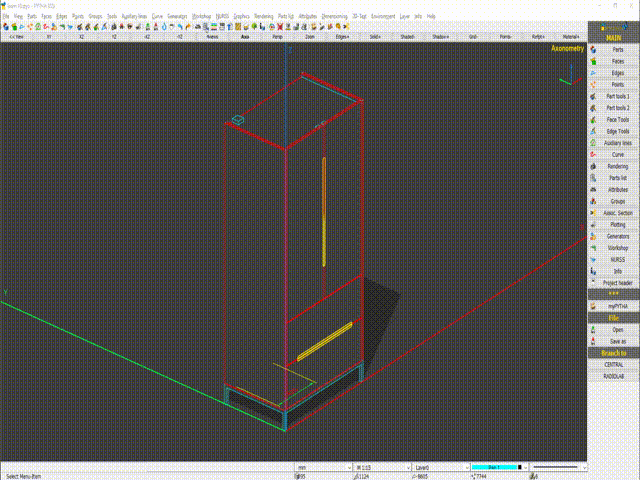

2D绘图功能 PYTHA能够创建2D工程图,而无需设计人员将文件导出到AutoCAD。完成3D模型后,PYTHA可以创建生产车间图纸所需的各种视图。这些包括剖面图,立面图,详细视图和等轴测视图。可以注释由PYTHA创建的所有视图,即用户可以轻松插入尺寸标注和文本详细信息。这些视图也是“实时”的,当用户更新3D工程图时,相应的2D工程图和注释也将自动更新。因此,如果设计人员更改了模型长度,则模型长度的尺寸文本将被自动修改。 在传统的工作流程中,设计人员必须将3D视图导出到AutoCAD。之后,设计人员将需要使用AutoCAD创建剖面图,立面图和详细视图,以创建车间图纸。这是一个繁琐的过程,需要设计人员手动绘制每个视图的草图。对3D模型进行更改后,由于3D和2D软件无法相互通信,因此需要手动更新AutoCAD中的各个2D工程图。使用PYTHA,设计人员能够比传统方法更快地完成车间工程图,速度高达90%,并且无需在AutoCAD中的2D工程图上进行修改即可完成修订。 |
CNC数控编程 PYTHA能够自动为CNC机床生成程序。该软件能够与大多数欧洲CNC机器以及接受GCode或NC Code文件格式的中国机器进行对接。系统将自动输入刀具类型以及所需的加工深度。PYTHA能够导出的加工程序,例如铣削,开槽和钻孔,而无需任何其他的计算机辅助加工(CAM)软件,例如ALPHACAM。

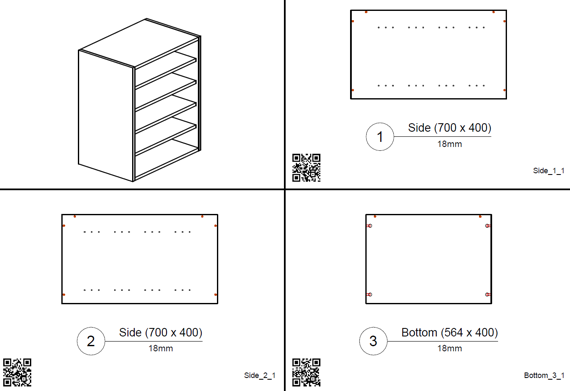

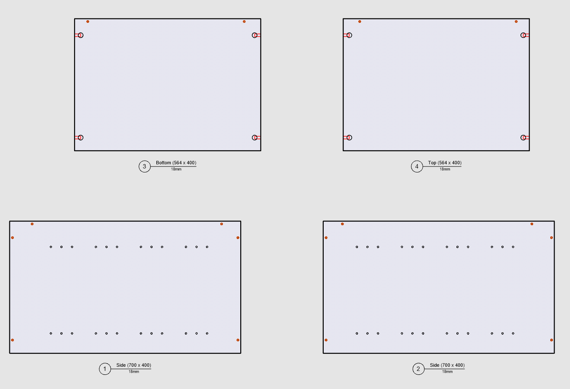

在传统的工作流程中,设计人员首先需要在AutoCAD中生成各个零件的工程图。创建房屋的零件图最多可能需要5个工作日,因为要制作多达1000个单独的面板。创建零件图后,CNC操作员将对各个面板进行编程。使用PYTHA,由于可以在PYTHA中自动生成编程和零件图,因此公司可以节省大约五倍的费用。 |
